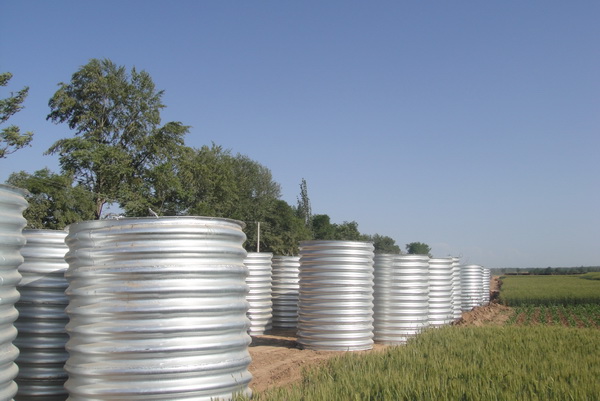

公路工程的涵洞一般采用鋼筋混凝土制作。現采用金屬波紋涵管代替鋼筋混凝土進行涵洞施工在國內是一項新技術，金屬波紋涵管以其性能穩定、安裝方便、有利環保、造價低等優點迅速在公路施工中代替了鋼筋混凝土施工的涵洞，發展前景非常廣闊。

它的設計要點有如下幾條：

   一、結構分析：

　　（1）本圖假定波紋管和土體均為彈性體。

　�。�2）不考慮涵洞頂土柱和周圍填土間的摩擦力，采用角度分布法計算，半無限彈性體理論核算。

　�。�3）土重：按土柱重理論計算，內摩擦角φ=30°，土容量18KN/ m3.

  二、構造處理：

　　（1）波紋為圓形整體管，采用整管節拼裝、法蘭螺栓連接。

　　（2）金屬波紋涵管加工后須采用熱鍍鋅等防腐處理。采用鍍鋅鋼板加工的，在加工后必須進行二次處理。

　�。�3）整體管連接法蘭采用角鋼、鋼板制作，波紋板焊接采用對焊接頭。緊固件采用國標中的標準緊固件，其強度和規格應滿足力學要求，且不低于管材強度要求。墊片與緊固件相配。螺栓與螺母均采用熱浸鍍鋅處理。

　　（4）管壁及配套附件均經過熱浸鍍鋅處理，其鍍鋅層的平均厚度大于84um.涵管運至施工現場后，工地現場涂刷兩邊瀝青。

　�。�5）密封材料采用耐久性能較好的橡膠密封圈或方形石棉盤根密封條。
