波紋鋼管板的規格、分類、材料、性能、檢測

1、分類

公路涵洞、通道用波紋鋼構件可分為螺旋波紋鋼圓管、環形波紋鋼圓管和用波紋鋼板件拼裝成的圓形或拱形結構。

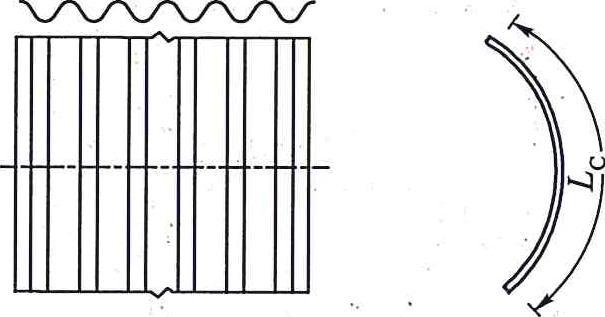

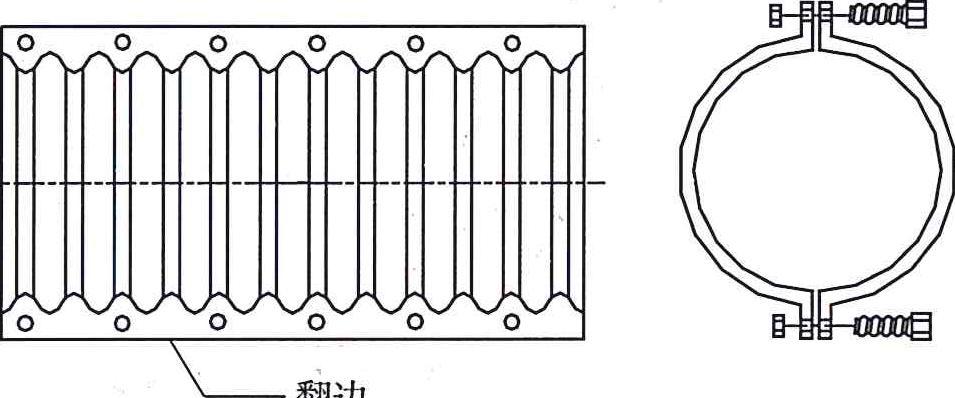

                                                      環形波紋鋼圓管

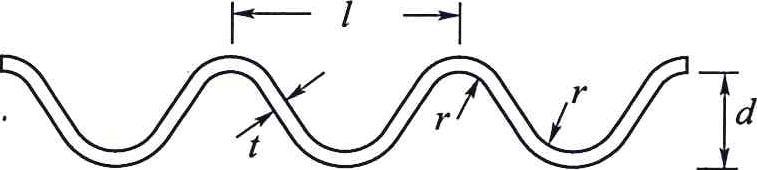

主要技術指標：

波紋板件長度Lc—曲面波紋板件的弧長

波距L—相鄰兩個波峰之間的距離

波高d—波峰與波谷之間的垂直高度

壁厚t—波紋管的壁厚或波紋板件的板厚

內徑D—波紋管直徑（凈內徑）

2、產品規格系列

螺旋波紋鋼圓管、環形波紋鋼圓管、波紋鋼板件的波形尺寸規格   單位為毫米

3、材料

3.1主體結構材料

      螺旋波紋鋼圓管、環形波紋鋼圓管、波紋鋼板件的材料采用碳素結構鋼時，其性能應符合GT/T   700要求，抗拉強度不小于350MPa。波紋鋼管所用的鋼板、鋼帶應符合GB 912或GB/T 3274的規定，其尺寸、外形、重量及允許偏差應符合GB/T709的規定。采用連續熱鍍鋅鋼板及鋼帶加工波紋鋼圓管、波紋鋼板件時，其性能、尺寸、外形、重量及允許偏差應符合GB/T 2518規定，抗拉強度不小于350 MPa。

3.2連接件

     連接件采用扭剪型高強度螺栓、螺母，強度等級不低于8.8級，其性能指標應符合GB/T1231的要求。高強度螺栓、螺母規格為M12、M16、M20，螺栓長度宜為30mm—60mm。結構用高強度墊圈應符合GB/T1231的要求。管箍、法蘭盤的材料采用碳素結構鋼。其性能應符合GB/T700要求，抗拉強度不小于350MPa。法蘭盤用角鋼尺寸、重量及允許偏差應符合GB/T 706 的規定。

3.3焊接材料

     焊接材料號采用的型號應符合GB/T122467.1的要求。

3.4密封材料

     管箍與管節之間、法蘭盤之間、翻邊接合面之間以及搭接的波紋鋼板件之間采取密封措施。密封料應具有彈性和不透水性，并應填塞緊密。低溫條件下密封材料應具有良好的抗凍、耐寒性能。密封料可采用天然橡膠、聚乙烯泡沫或耐候密封膠。
