在舊橋加固中鋼波紋管涵的施工方法

 1、涵洞施工前,準備相關材料、人員及設備進場，并作好施工時期的安全防護工作，對路基邊坡進行圍網防護，防止石塊等物體下滑傷人。

2、基礎處理，可回填沙礫或砌筑片石砼。對基底進行平整，換填30-50cm厚的沙礫材料，密實度達到90%以上，選擇適當?shù)牧魉�縱坡3%左右。定出每道涵洞的中線和邊線。

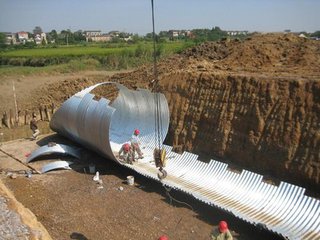

3、鋼波紋管涵施工時，采用分段施工的方法，預先在原拱涵基底用角鋼并排兩根，長度根據涵長確定。作鋼質涵管推進時的滑軌，波紋管涵管徑根據工程需要可有不同的規格，整裝管管徑為0.45m--2.5m;每節管長度3米左右。采用內(外)法蘭螺栓連接。拼裝涵管管管徑為2m--7m。每個圓周方向有4--15塊板組成，板與板搭接高強螺栓緊固。

4、如果涵長小于30米，金屬波紋涵管兩側與原涵寬度大于80cm，可將整道金屬波紋涵管在下游或上游向一端推進，就位以后，再進行一端擋墻的砌筑，四周的回填工作，可回填沙礫、碎石土，砌筑片石等，頂部采用漿砌片石或高壓泵送膨脹水泥沙漿。

5、如果涵洞長大于30米，鋼制波紋管涵兩側與原涵洞寬度小于80cm，可將3m-6m長涵管在下游或上游向一端推進，就位以后，可以將其固定，砌筑頂端的片石端墻，鋼制波紋管涵的另一端與涵洞間的間距用沙袋或漿砌片石擋住，寬度50cm，然后開始回填。兩側可用粗沙水密法密實或澆注混凝土震動棒搗實；頂部采用高壓泵送膨脹水泥沙漿。該節管四周填筑完畢以后，將第二節管運至，進行兩管的連接，鋼制波紋管涵的連接方式為內法蘭螺栓連接，工人可在管內連接。連接完畢后，以上述相同的法進行回填。依此順序，完成整道金屬波紋涵管的修建工作。
